Rectangular(矩形) Light

このページではChaos Envisionの矩形ライトについて解説します。

矩形ライトは、「長方形」ライトとも呼ばれ、平面光源です。ライトの形状は、球形または円形ディスクとしても設定できます。

すべての矩形ライトは、ライトタブのディスクフィルタタブと、オブジェクトタブのライトフィルタタブにあります。各ディスクライトのパラメータは、右側の詳細パネルタブからアクセスできます。

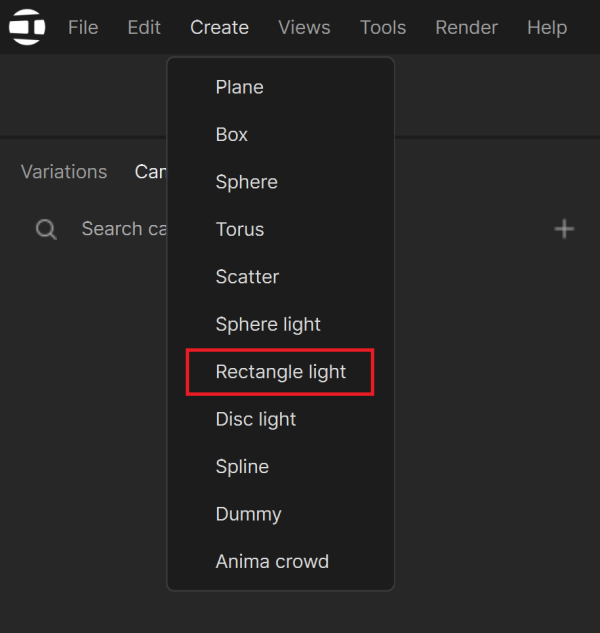

Create(作成)メニュー > Rectangular light

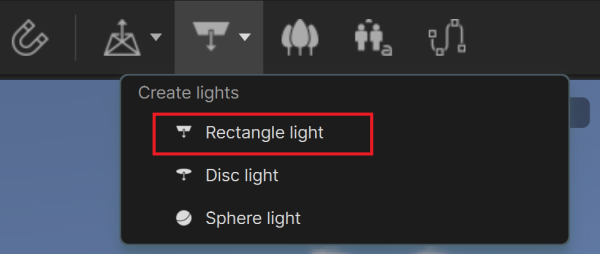

ツールバー > Rectangular Light

矩形ライトボタンが表示されていない場合は、ライト作成ボタンの横にある矢印をクリックし、ドロップダウンから矩形ライトを選択します。

×	選択したライトの名前を示すフィールドで、ライトの名前を変更することもできます。新しい名前は、それぞれのライトフィルタタブに自動的に表示されます。
×	ロック - ライトの変形オプション（位置、回転、スケール）を無効にします。オプションはグレー表示になります。 × ボタンをクリックするとオプションが有効になります。
×	ライトのオンとオフを切り替えます。
×	ピボット移動 - ピボットポイント調整オプションを開きます。ピボットポイントを移動できます。
×	階層をすべて選択-シーン階層内から現在の選択範囲の親とすべての子を選択します。
×	親要素のみ選択-シーン階層内から現在の選択範囲の親のみを選択します。
×	すべての子要素を選択-現在の選択範囲が属するシーン階層グループの残りの子グループを選択します。
×	インスタンスをユニークにする - 残りのインスタンスから選択範囲を除外し、ユニークにします。選択範囲にインスタンスがない場合、このアクションは無効になります。
×	すべてのインスタンスを選択 - 選択されたカメラがシーン内に持つすべてのインスタンスを選択します。
×	Move along spline(スプラインに沿って移動)-選択したライトをスプラインに関連付け、移動方向を定義します。
×	Move along spline settings(スプラインに沿った移動の設定)-開くスプラインに沿って移動の設定を開きます。スプラインに沿って移動ボタンが有効で、スプラインが選択されている場合に使用できます。
×	Look at-Look Аt ターゲットを選択します。これにより、アニメーション中、ライトは常にターゲットオブジェクトの原点を指すように拘束されます。
×	すべての位置、回転、スケール値をデフォルト値、つまりゼロに戻します。

Position(位置)-X、Y、Z軸に沿ってライトを移動します。

Rotation(回転)-X、Y、Z軸に沿ってライトを回転します。

Scale(スケール)-X軸、Y軸、Z軸に沿ってスケールを指定します。

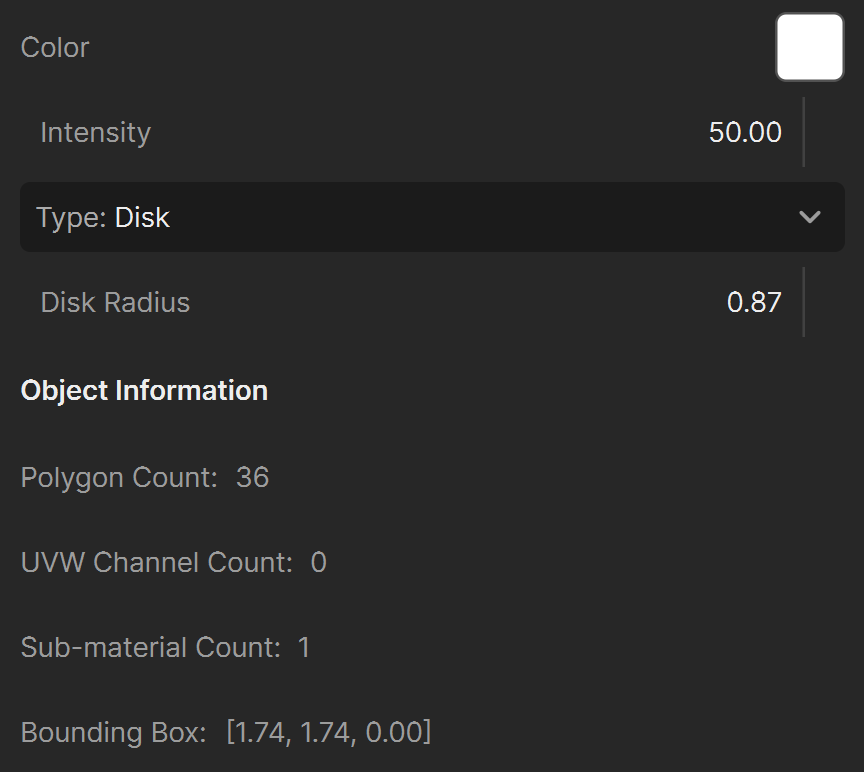

Color(カラー)-矩形ライトの色を変更します。

Intensity(強度)-矩形ライトの明るさの強度を指定します。

Type(タイプ)-光源の形状をRectangle(矩形)、Sphere(球形)、Disk(円形)から指定します

Rectangle Width(矩形の幅)-光源の幅を指定します。

Rectamgle Higth(矩形の長さ)–光源の長さを指定します。

Object Information(オブジェクト情報)-ポリゴン数、UVWチャンネル数、サブマテリアル数、バウンディングボックスに関する情報を表示します。

×	ピボットをバウンディング・ボックスの中央下部に移動する。
×	ピボットをバウンディング・ボックスの中央に移動します。
×	ピボットをバウンディング・ボックスの上端に移動します。
×	ピボットを初期位置に戻す。
×	X / Y / Z軸のバウンディングボックスの最小値。
×	X / Y / Z軸のバウンディングボックスの中心値。
×	X / Y / Z軸の最大バウンディングボックス値。
